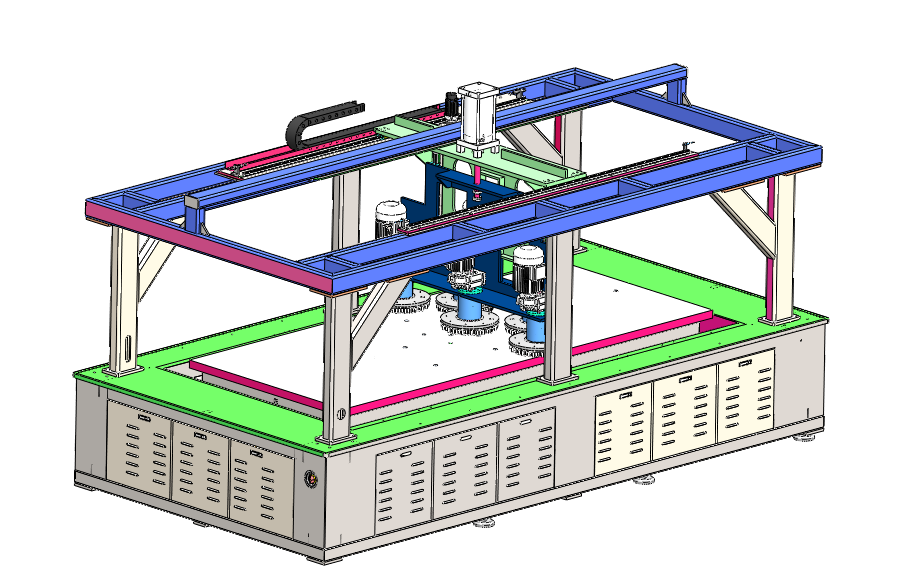

自動曲面掃光機
QM7836-4M
DZ1637-5A
設備特點
1.拋光盤采用獨立上盤結構,可根據實際情況調節,五個拋光盤同時覆蓋產品運轉拋光,可快速安裝更換不同的拋光材料(如毛刷、磨皮刷或地毯等),能更好地實現拋光效果,提高生產效率。
2.上盤采用氣缸升降加精密比例閥調節的方式,能有效控制毛刷與產品的壓力,同時具有拋光材料壓力補償功能,達到最好的拋光效果。
3.拋光盤及工作盤均使用變頻器速度調節。能在各速度下實現平穩的加速、停止、換向運轉。
4.采用上盤拋光盤下盤工作臺的布置方式,盤內腔多孔出水,能有效防止長時間加工產生的干拋光液或拋光雜質落入地毯造成的劃傷,提升產品良率。
5.往復移動軸使用伺服電機驅動,可以精確控制移動位置,能夠滿足拋光曲面和回原點動作的速度要求。
6.采用水溝排水結構,并安裝自動清機及真空管道清洗功能,防止真空堵塞,清機更便捷。
7.設備可任意設置正反循環,轉向轉速可任意設置,還可以設置1-4個往返位,工藝參數靈活,拋光效率高。
8.安裝水氣分離裝置,能有效節約拋光液,并減少拋光液吸回真空機。
9.本拋光機拋光液采用空氣自然冷卻方式,免冷凍水降溫,節約成本。
10.采用多立柱支撐頂架,并可調節校正上下盤平行度并減少震動,升降使用雙導軌結構,設備運轉更穩定。
11.產品固定方式多樣,可根據客戶提供統治具孔位圖預先打孔,可采用真空吸附產品,并具真空負壓保護功能,還有自動卸壓功能,產品取放方便快速。
12.采用高品質觸摸式控制面板,智能化設置,面板更簡潔,操作更方便。
13.具有產品加工計件功能,能方便了解設備產能,具有參數調取及存儲功能,方便調參數。
14.設備具有安全鎖報警、電流過高報警、過載保護、低壓報警等多項報警功能,使設備更安全,加工產品更有保障。
15.設備配備有磨液廢水自動切換功能,便于機臺廢水進行排出。
設備規格
功率
12.2KW
拋光盤轉速
0-380轉/分
2.2KW/380V
上下升降速度
50-500mm/s
Z軸
左右橫移速度
140mm/s
0.75KW/380V
拋光盤規格
Ø420mm*5個
工作盤規格
1600mm*3700mm*1個
上盤自重量
約600kg*1
高壓氣源
0.5-0.65MPA
真空
0.06-0.08MPA
最大加工尺寸
不大于1600*3700mm
最大加工落差
10mm
最小加工厚度
0.5mm
